CURVED Wall

gebogene Textil-Wände / organische Formen / Raumteiler
325,00 € *

Preise zzgl. gesetzlicher MwSt.
zzgl. Versandkosten

Lieferzeit lt. Auswahl

Größe :

Profillängen geteilt / zerlegt

Bogenlänge:
cm
Min.150 cm
Max.100000 cm
Höhe:
cm
Min.40 cm
Max.600 cm
Berechnung :
Preis: / :
Gesamt:
Gesamtpreis:

Verarbeitung :

Bitte wählen Sie die verarbeitung
inkl. Füsse / 150
inkl. Aufhänger / 150
inkl. Streben / 150
inkl. Streben / 100

Textil Vorderseite :

Texilbreiten ab ca. 300cm in Bahnen vernäht / geteilt

Textil Rückseite :

Texilbreiten ab ca. 300cm in Bahnen vernäht / geteilt

Ausführung :

Aluminium Farbe :

Nur RAL Classic  Farben / Pulverbeschichtung / Ausgewählte Produktionszeit +10 Werktage für Pulvern

Verpackung :

wählen sie die gewünschte Verpackung aus

Produktionszeit :

Produktionszeit gilt für alle Rechteckigen Standard Ausführungen mit Rahmenfarbe in Silber eloxiert. Gilt nicht für Sonderformen oder RAL Soderfarben. (Nach Bestellung keine Änderungen mehr möglich)

Info :

Bitte Beschreibung eingeben

Ihr Preis:
Zwischensumme:
Gesamtsumme:
Gesamtgewicht:
Preise zzgl. gesetzlicher MwSt.
zzgl. Versandkosten
  • IQ10231
  • Dateninformation
    Ihre Daten können Sie im Warenkorb nach erfolgter Registrierung uploaden.
  Gebogene Textil-Spannrahmen. Kreisbogen / Kreisbogensegmente, jede Form möglich. zur... mehr
Produktinformationen "CURVED Wall"

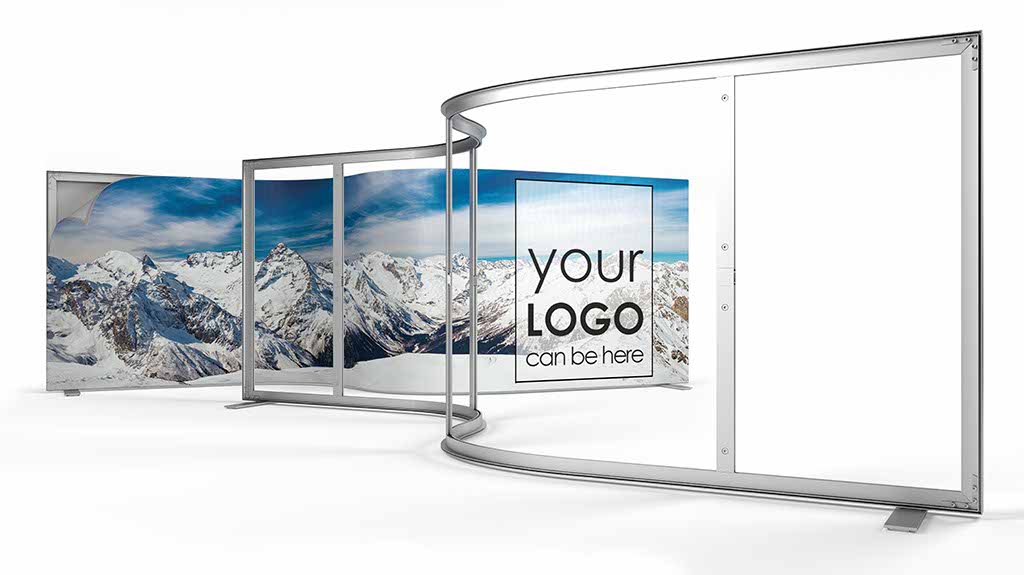

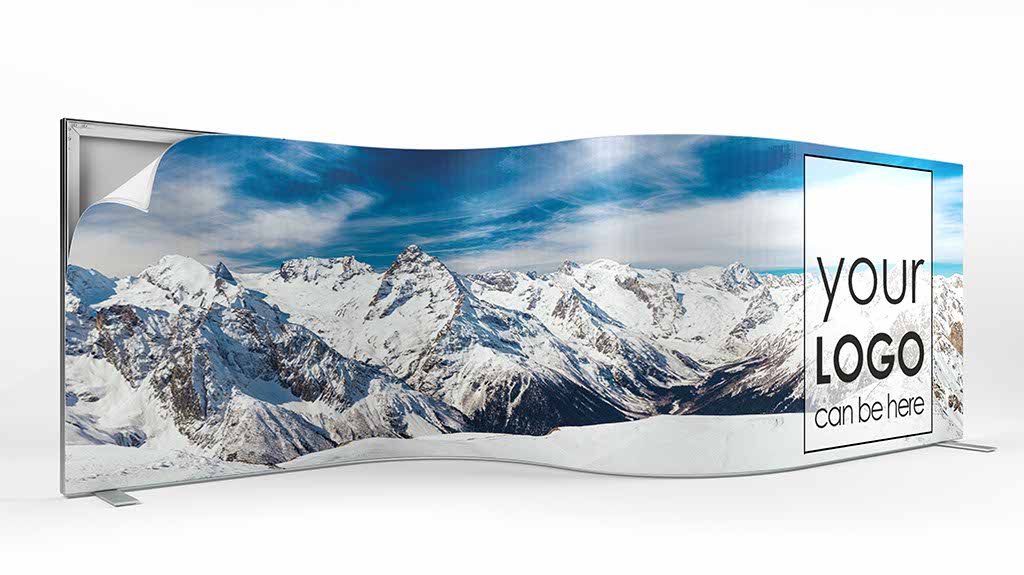

Gebogene Textil-Spannrahmen. Kreisbogen / Kreisbogensegmente, jede Form möglich. zur Berechnung geben sie bei "Bogenlänge" die Abwicklungslänge (gesamte Länge) des Rahmen ein. Es wird immer der Außenkreisbogen (konvex) berechnet. Die Bautiefe ist 46mm. Rahmen ist einseitig oder beidseitig mit Textil bespannbar / Hergestellt aus verwindungssteifem Aluminiumprofil, mehrteilig mit unkomplizierten Steckverbinder-/ Schnellverbinder für den einfachen Auf-/ Abbau. Stabile Aluminium-Zargen mit patentierten IQ-FIXlock Schnellverschlüssen sichern den unkomplizierten Aufbau. Ideal zur Verwendung als Theke / Wandsystem / / Raumteiler / Messewand / Deckenabhängung usw. Edles Textilspanntuch mit B1 Brandschutzklasse. Bedruckt im Premium-Thermosublimationsdruck, geruchsneutral und frei von VOC oder sonstigen Giftstoffen. Textilien aus deutscher Herstellung. Katalog hier IQ-BOX® Katalog  Produktvideo hier IQ-BOX® Video

Vorteile:

  • Stabiles 46x40mm (bxh) Aluminiumprofil, Silber Matt eloxiert (beidseitige Ausführung)
  • Stabiles 23x40mm (bxh) Aluminiumprofil, Silber Matt eloxiert (einseitige Ausführung)
  • Versteifungen (ca. Abstände siehe Optionsauswahl)
  • Abhängungen (ca. Abstände siehe Optionsauswahl)
  • Schneller, werkzeugloser Motivwechsel
  • Günstige Versandkosten bei zerlegten Rahmen
  • ÖKO-TEX 100 Textil mit B1 Brandschutzklasse
  • Unkomplizierter Aufbau, auch für Laien
  • Doppelseitige Txtilbespannung möglich



Bogenlänge = gestreckte Länge des äußeren (konvex) Radius (Abwicklungslänge)

Berechnungsgrundlagen der Textil-Spanntücher: (Alle Angaben in cm)

Bei Bemaßungsskizzen immer von die Bogenaußenseiten vermaßen (konvexe Seite). Benötigt wird Radius und Bogellänge, oder Winkel und Bogenlönge.



  • Textil außen (cm):    Breite = (d x 3,14) +2cm
  •                                  Höhe = h +2cm
  • Textil innen (cm):     Breite = ((d-9,2cm) x 3,14) +2cm
  •                                  Höhe = h +2cm





 *** Achtung Maßtoleranzen ca. 10-15% möglich / Biege-Eloxalrisse / Wellenbildung im Aluminium / Profilverzug / Schleif-Kratzspuren / Aluminium-Farbunterschiede und sonstige Produktionstechnische Bearbeitungsspuren sind unumgänglich / Schattenbildung / und Textilwellen möglich / evtl. Bauseitiges Nacharbeiten erforderlich / Streben und Zubehör muss evtl. angepasst werden, je nach Durchmesser.

*** ACHTUNG: Textilnachbestellungen sind nur mit Angabe der ursprünglichen Bestell Nr. möglich.  ***



 made-in-Germay_128x86px

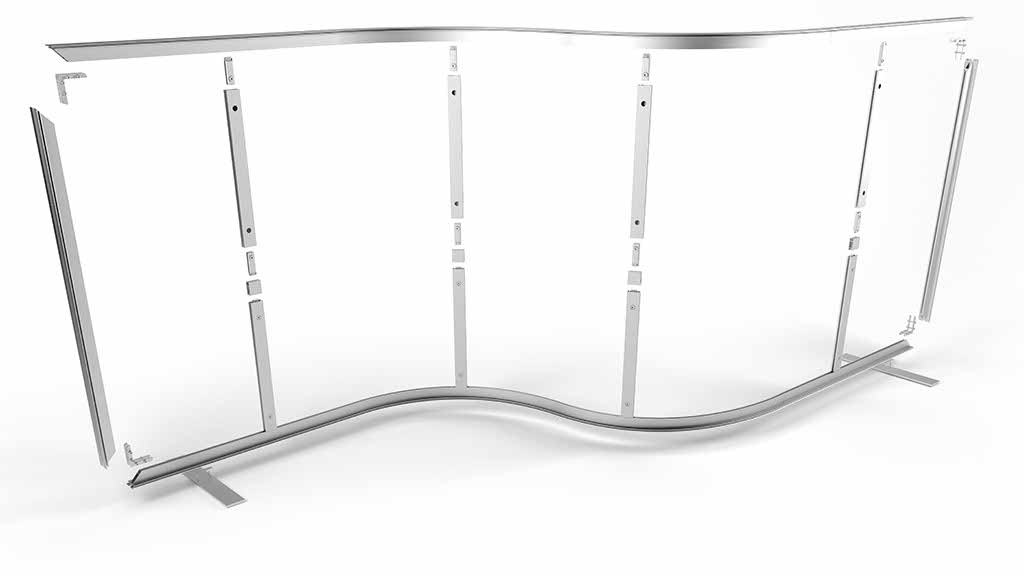

IQL_explosion_gebogen
